ワイヤー・ツー・ボードコネクタ (Wire-to-board connector) とは,ワイヤーを印刷回路板 (PCB) に接続するために使用される電気コネクタの一種である. 主な構成要素は,ハウジングとコンタクトである.コーティングは通常PCBに搭載され,コンタクトが挿入されるスロットまたは容器を含みます.連絡先は通常,ワイヤに絞り込み,その後,ホイスに挿入され,ワイヤとPCBの間の安全な電気接続を作成します.
電気回路板にワイヤーを接続する必要があり コンピュータ周辺機器や自動車電子機器など工業機械電子機器は,様々なサイズ,構成,仕様があり,様々なワイヤ計,電流評価,環境条件に対応しています.
信頼性の高いAlintaのワイヤー・トゥ・ボード (WTB) コンネクタとケーブルアセンブリを発見し,ピッチサイズは1.0mmから6.35mmまでです.機械産業,データ&テレコミュニケーション,消費者電子機器
WTBコネクタの幅広い利点から恩恵を受け,様々な用途に最適な選択になります.あなたの要求に正確にコネクタを調整するカスタマイズオプションの柔軟性を楽しむ.
技術パラメータ
製品タイプの特徴 | カテゴリー | ワイヤーからボードへ | ||||||||||||||||||||||||||||||||||||||||||||||||||||
組み立てタイプ | ウェーファー,容器 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
ピッチ (mm) | 1.0mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||
製品シリーズ | AL-X1701シリーズ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
電気特性 | 定位電圧 (V AC/DC) | 150 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
定数電流 (A AC/DC) | 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
接触抵抗 | ≤20mΩ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
断熱抵抗 電圧に耐える |
≥1000MΩ 500V AC/分 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
構成の特徴 | 列数 | 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
ポジション数 | 2~20 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
殻の特徴 | 色 | ベージュ色 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
住宅用材料 接触材料 |
LCP,UL94V-0 金属,スナップ |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
環境情報 |
動作温度範囲 (°C) |
-20°C~85°C°C |
||||||||||||||||||||||||||||||||||||||||||||||||||||

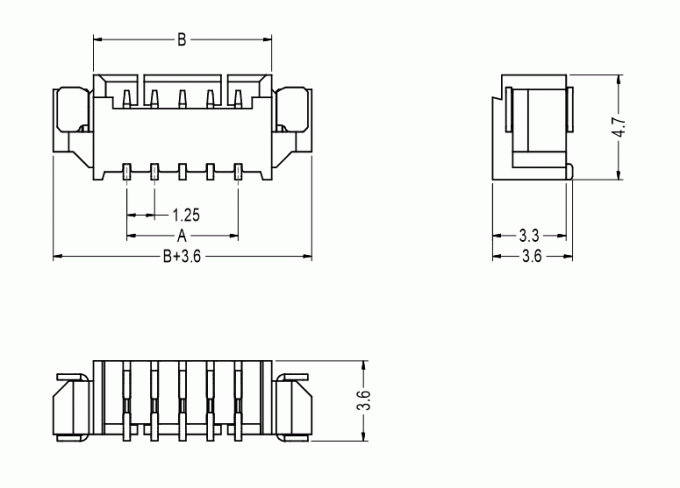

正角 (90°) /横面のウエファー/容器/コネクタの寸法
ターミナル |
住宅
![]() |
|
信頼性とカスタマイズ可能なWTBコネクタソリューションのために,今日 Alinta に連絡してください! あなたのニーズに最適なソリューションを見つけるのにあなたを助けましょう.
