アリンタ 1.5mm ピッチ 縦 SMT 接続器 2 から 20P PCB ウェーファー 接続器
  • アリンタ 1.5mm ピッチ 縦 SMT 接続器 2 から 20P PCB ウェーファー 接続器
  • アリンタ 1.5mm ピッチ 縦 SMT 接続器 2 から 20P PCB ウェーファー 接続器

アリンタ 1.5mm ピッチ 縦 SMT 接続器 2 から 20P PCB ウェーファー 接続器

起源の場所 中国
ブランド名 Alinta
証明 RoHS
モデル番号 AL-X2701-V
製品詳細
製品名:
ウェーファー,容器
位置:
2~20P
適用する:
PCB
住宅:
LCP、UL94V-0
連絡先:
金属,スナップ
オリエンテーション:
垂直
ハイライト:

1.5mmピッチSMTコネクタ

,

1.5mmピッチ・ウェーバー接続器

,

1.5mmピッチコネクタ 20P

支払及び船積みの言葉
最小注文数量
1000
価格
交渉可能
パッケージの詳細
テープ&リール
受渡し時間
5~8仕事日
支払条件
T/T
供給の能力
月額25千円
製品の説明






製品説明

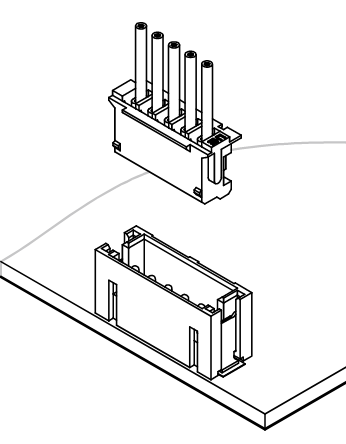

ワイヤー・ツー・ボードコネクタ (Wire-to-board connector) とは,ワイヤーを印刷回路板 (PCB) に接続するために使用される電気コネクタの一種である. 主な構成要素は,ハウジングとコンタクトである.コーティングは通常PCBに搭載され,コンタクトが挿入されるスロットまたは容器を含みます.連絡先は通常,ワイヤに絞り込み,その後,ホイスに挿入され,ワイヤとPCBの間の安全な電気接続を作成します.

電気回路板にワイヤーを接続する必要があり コンピュータ周辺機器や自動車電子機器など工業機械電子機器は,様々なサイズ,構成,仕様があり,様々なワイヤ計,電流評価,環境条件に対応しています.





アリンタ 1.5mm ピッチ 縦 SMT 接続器 2 から 20P PCB ウェーファー 接続器 0



アリンタ ワイヤー・トゥ・ボード・コネクタシリーズ

信頼性の高いAlintaのワイヤー・トゥ・ボード (WTB) コンネクタとケーブルアセンブリを発見し,ピッチサイズは1.0mmから6.35mmまでです.機械産業,データ&テレコミュニケーション,消費者電子機器

WTBコネクタの幅広い利点から恩恵を受け,様々な用途に最適な選択になります.あなたの要求に正確にコネクタを調整するカスタマイズオプションの柔軟性を楽しむ.





技術パラメータ


製品タイプの特徴 カテゴリー ワイヤーからボードへ
  組み立てタイプ ウェーファー
  ピッチ (mm) 1.50mm
  製品シリーズ AL-X2701-V

電気特性 定位電圧 (V AC/DC) 125
  定数電流 (A AC/DC) 1
  接触抵抗 ≤20mΩ


断熱抵抗

電圧に耐える

≥500MΩ

500V AC/分


構成の特徴 列数 1
  ポジション数 2~20

殻の特徴 ホワイト


住宅用材料

接触材料

LCP,UL94V-0

金属,スナップ


環境情報

動作温度範囲 (°C)

-20°C~85°C°C





X2701-V 縦 SMT ウェーバーコネクタの寸法




アリンタ 1.5mm ピッチ 縦 SMT 接続器 2 から 20P PCB ウェーファー 接続器 3

アリンタ 1.5mm ピッチ 縦 SMT 接続器 2 から 20P PCB ウェーファー 接続器 4

              アリンタ 1.5mm ピッチ 縦 SMT 接続器 2 から 20P PCB ウェーファー 接続器 5





ターミナル



アリンタ 1.5mm ピッチ 縦 SMT 接続器 2 から 20P PCB ウェーファー 接続器 6



アリンタ 1.5mm ピッチ 縦 SMT 接続器 2 から 20P PCB ウェーファー 接続器 7



住宅

アリンタ 1.5mm ピッチ 縦 SMT 接続器 2 から 20P PCB ウェーファー 接続器 8
ポーランド人 DIM=A DIM=B
2 1.50 4.50
3 3.00 6.00
4 4.50 7.50
5 6.00 9.00
6 7.50 10.50
7 9.00 12.00
8 10.50 13.50
9 12.00 15.00
10 13.50 16.50
11 15.00 18.00
12 16.50 19.50
13 18.00 21.00
14 19.50 22.50
- そうだ - そうだ - そうだ
20 28.50 31.50




信頼性とカスタマイズ可能なWTBコネクタソリューションのために,今日 Alinta に連絡してください! あなたのニーズに最適なソリューションを見つけるのにあなたを助けましょう.
